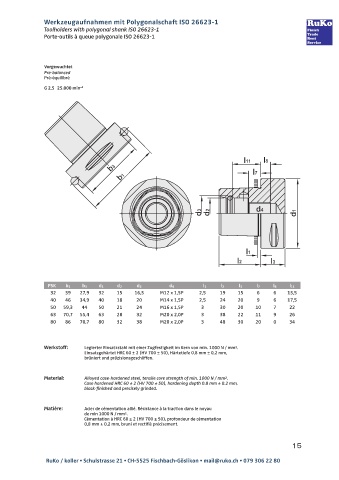

Werkzeugaufnahmen mit Polygonalschaft ISO 26623-1
Toolholders with polygonal shank ISO 26623-1
RuKo / koller • Schulstrasse 21 • 5525 Fischbach-Göslikon • +41 56 621 80 21 • www.ruko.ch • mail@ruko.ch
Porte-outils à queue polygonale ISO 26623-1

Vorgewuchtet
Pre-balanced
Pré-équilibré

G 2,5 25.000 min –1

ŭIJIJ ŭĹ
ţĴ ŭĸ
ţIJ

ťĴ ťij ťĵ ťIJ

ŭIJ
ŭij ŭĴ

PSK b 1 b 3 d 1 d 2 d 3 d 4 l 1 l 2 l 3 l 7 l 8 l 11
32 39 27,9 32 15 16,5 M12 x 1,5P 2,5 19 15 6 6 13,5
40 46 34,9 40 18 20 M14 x 1,5P 2,5 24 20 9 6 17,5
50 59,3 44 50 21 24 M16 x 1,5P 3 30 20 10 7 22
63 70,7 55,4 63 28 32 M20 x 2,0P 3 38 22 11 9 26
80 86 70,7 80 32 38 M20 x 2,0P 3 48 30 20 0 34

Werkstoff: Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1000 N / mm².
Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm,
brüniert und präzisionsgeschliffen.

Material: Alloyed case-hardened steel, tensile core strength of min. 1000 N / mm².
Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm,
black-finished and precisely grinded.

Matière: Acier de cémentation allié. Résistance à la traction dans le noyau
de min 1000 N / mm².
Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation
0,8 mm ± 0,2 mm, bruni et rectifié précisement.
