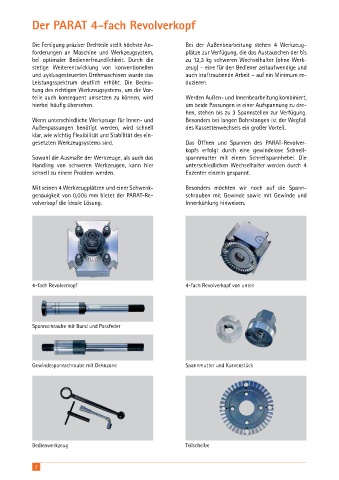

Der PARAT 4-fach Revolverkopf
Die Fertigung präziser Drehteile stellt höchste An- Bei der Außenbearbeitung stehen 4 Werkzeug-
forderungen an Maschine und Werkzeugsystem, plätze zur Verfügung, die das Austauschen der bis
bei optimaler Bedienerfreundlichkeit. Durch die zu 12,3 kg schweren Wechselhalter (ohne Werk-
stetige Weiterentwicklung von konventionellen zeug) – eine für den Bediener zeitaufwendige und
und zyklusgesteuerten Drehmaschinen wurde das auch kraftraubende Arbeit – auf ein Minimum re-
Leistungsspektrum deutlich erhöht. Die Bedeu- duzieren.
tung des richtigen Werkzeugsystems, um die Vor-
teile auch konsequent umsetzen zu können, wird Werden Außen- und Innenbearbeitung kombiniert,
hierbei häufig übersehen. um beide Passungen in einer Aufspannung zu dre-
hen, stehen bis zu 3 Spannstellen zur Verfügung.
Wenn unterschiedliche Werkzeuge für Innen- und Besonders bei langen Bohrstangen ist der Wegfall
Außenpassungen benötigt werden, wird schnell des Kassettenwechsels ein großer Vorteil.
klar, wie wichtig Flexibilität und Stabilität des ein-
gesetzten Werkzeugsystems sind. Das Öffnen und Spannen des PARAT-Revolver-
kopfs erfolgt durch eine gewindelose Schnell-
Sowohl die Ausmaße der Werkzeuge, als auch das spannmutter mit einem Schnellspannhebel. Die
Handling von schweren Werkzeugen, kann hier unterschiedlichen Wechselhalter werden durch 4
schnell zu einem Problem werden. Exzenter einzeln gespannt.
Mit seinen 4 Werkzeugplätzen und einer Schwenk- Besonders möchten wir noch auf die Spann-
genauigkeit von 0,005 mm bietet der PARAT-Re- schrauben mit Gewinde sowie mit Gewinde und
volverkopf die ideale Lösung. Innenkühlung hinweisen.
4-fach Revolverkopf 4-fach Revolverkopf von unten
Spannschraube mit Bund und Passfeder
Gewindespannschraube mit Dehnzone Spannmutter und Kurvenstück
Bedienwerkzeug Teilscheibe
