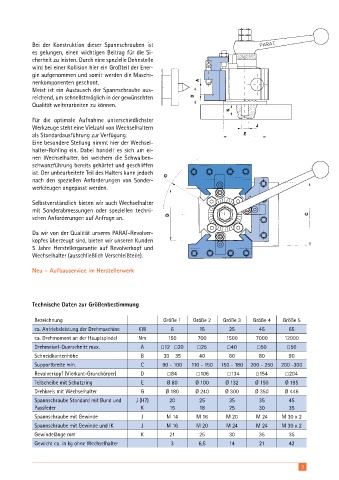

Bei der Konstruktion dieser Spannschrauben ist
            es gelungen, einen wichtigen Beitrag für die Si-
            cherheit zu leisten. Durch eine spezielle Dehnstelle
            wird bei einer Kollision hier ein Großteil der Ener-
            gie aufgenommen und somit werden die Maschi-
            nenkomponenten geschont.
            Meist ist ein Austausch der Spannschraube aus-
            reichend, um schnellstmöglich in der gewünschten
            Qualität weiterarbeiten zu können.


            Für die optimale Aufnahme unterschiedlichster
            Werkzeuge steht eine Vielzahl von Wechselhaltern
            als Standardausführung zur Verfügung.
            Eine besondere Stellung nimmt hier der Wechsel-
            halter-Rohling ein. Dabei handelt es sich um ei-
            nen Wechselhalter, bei welchem die Schwalben-
            schwanzführung bereits gehärtet und geschliffen
            ist. Der unbearbeitete Teil des Halters kann jedoch
            nach den speziellen Anforderungen von Sonder-
            werkzeugen angepasst werden.

            Selbstverständlich bieten wir auch Wechselhalter
            mit Sonderabmessungen oder speziellen techni-
            schen Anforderungen auf Anfrage an.

            Da wir von der Qualität unseres PARAT-Revolver-
            kopfes überzeugt sind, bieten wir unseren Kunden
            5 Jahre Herstellergarantie auf Revolverkopf und
            Wechselhalter (ausschließlich Verschleißteile).

            Neu – Aufbauservice im Herstellerwerk





            Technische Daten zur Größenbestimmung


             Bezeichnung                                  Größe 1    Größe 2   Größe 3    Größe 4    Größe 5
             ca. Antriebsleistung der Drehmaschine  KW       6         15        25         45        65
             ca. Drehmoment an der Hauptspindel   Nm        150       700       1500       7000      12000
             Drehmeisel-Querschnitt max.          A        12    20     25        40         50        50
             Schneidkantenhöhe                    B       30    35     40        60         80        90
             Supportbreite min.                   C       90 - 100  110 - 150  150 - 180  200 - 250  200 -300
             Revolverkopf (Vierkant-Grundkörper)  D          84        106        134       154        204
             Teilscheibe mit Schutzring            E        Ø 80      Ø 100     Ø 132      Ø 150     Ø 195
             Drehkreis mit Wechselhalter          G        Ø 180      Ø 240     Ø 300      Ø 350     Ø 446
             Spannschraube Standard mit Bund und   J (H7)   20         25        35         35        45
             Passfeder                            K          15        18        25         30        35
             Spannschraube mit Gewinde             J       M 14       M 16      M 20       M 24     M 30 x 2
             Spannschraube mit Gewinde und IK      J       M 16       M 20      M 24       M 24     M 30 x 2
             Gewindelänge mm                      K          21        25        30         35        35
             Gewicht ca. in kg ohne Wechselhalter            3         6,5        14        21        42
