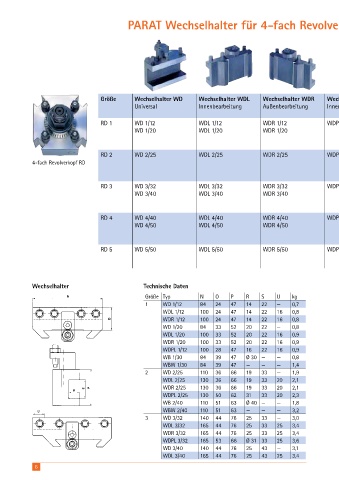

PARAT Wechselhalter für 4-fach Revolve

Größe Wechselhalter WD Wechselhalter WDL Wechselhalter WDR Wech
Universal Innenbearbeitung Außenbearbeitung Innen

RD 1 WD 1/12 WDL 1/12 WDR 1/12 WDP
WD 1/20 WDL 1/20 WDR 1/20

RD 2 WD 2/25 WDL 2/25 WDR 2/25 WDP
4-fach Revolverkopf RD

RD 3 WD 3/32 WDL 3/32 WDR 3/32 WDP
WD 3/40 WDL 3/40 WDR 3/40

RD 4 WD 4/40 WDL 4/40 WDR 4/40 WDP
WD 4/50 WDL 4/50 WDR 4/50

RD 5 WD 5/50 WDL 5/50 WDR 5/50 WDP

Wechselhalter Technische Daten

Größe Typ N O P R S U kg
1 WD 1/12 84 24 47 14 22 — 0,7
WDL 1/12 100 24 47 14 22 16 0,8
WDR 1/12 100 24 47 14 22 16 0,8
WD 1/20 84 33 52 20 22 — 0,8
WDL 1/20 100 33 52 20 22 16 0,9
WDR 1/20 100 33 52 20 22 16 0,9
WDPL 1/12 100 28 47 16 22 16 0,9
WB 1/30 84 39 47 Ø 30 — — 0,8
WBW 1/30 84 39 47 — — — 1,4
2 WD 2/25 110 36 66 19 33 — 1,9
WDL 2/25 130 36 66 19 33 20 2,1
WDR 2/25 130 36 66 19 33 20 2,1
WDPL 2/25 130 50 62 31 33 20 2,3
WB 2/40 110 51 63 Ø 40 — — 1,8
WBW 2/40 110 51 63 — — — 3,2
3 WD 3/32 140 44 76 25 33 — 3,0
WDL 3/32 165 44 76 25 33 25 3,4
WDR 3/32 165 44 76 25 33 25 3,4
WDPL 3/32 165 53 66 Ø 31 33 25 3,6
WD 3/40 140 44 76 25 43 — 3,1
WDL 3/40 165 44 76 25 43 25 3,4
6
