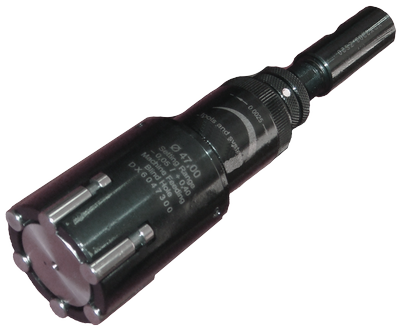

Sackloch Ø 32 - 49 mm[4]



WIW1.1 = Werkzeugkörper (WIW1.1 ; WIW1.2 ; WIW1.3 ; WIW2 ; WIW3 ; WIW4



006.000 = Durchmesser Ø 6 - 350 mm
                  (Verstellbereich bis Ø 8 = -0.05/+0.20 mm
                                              > Ø 8 bis Ø 350 mm =  -0.1/+ 0.40 mm



3             = Bearbeitungart:

                  1=Eigenvorschub für Durchgangsbohrungen

                  2=Maschinenvorschub für Durchgangsbohrungen

                  3=Maschinenvorschub für Sacklochbohrungen



100         = Walzlänge ( 50 mm ; 100 mm ; UWL= unbegrenzte Walzlänge)



ZS20       = Schaftausführung (ZS20= Ø20-h6 x 50; ZS25 = Ø25-h6 x 56; ZS32=Ø32-h6 x 60;

                                                  ZS40=Ø40-h6 x 80; Mkx=Morsekonus MK2/3/4/5
