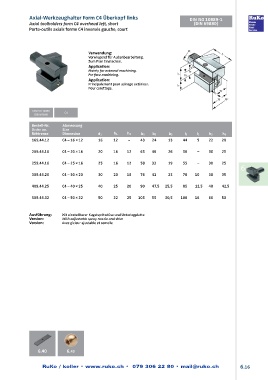

Axial-Werkzeughalter Form C4 Überkopf links DIN ISO 10889-1
Axial toolholders form C4 overhead left, short (DIN 69880)
Porte-outils axials forme C4 inversés gauche, court

Verwendung:
Vorwiegend für Außenbearbeitung.
Zum Plan Einstechen.
Application:
Mainly for external machining.
For face machining.
Application:
Principalement pour usinage extérieur.
Pour carottage.

DIN ISO 10889 C4
(DIN 69880)

Bestell-Nr. Abmessung
Order no. Size
Référence Dimension d 1 h 1 h 2 b 1 b 2 b 3 l 1 l 2 h 5 h 6
169.44.12 C4 – 16 × 12 16 12 – 43 24 13 44 5 22 20

209.44.16 C4 – 20 × 16 20 16 12 65 40 26 50 – 30 25

259.44.16 C4 – 25 × 16 25 16 12 58 33 19 55 – 30 25
6

309.44.20 C4 – 30 × 20 30 20 16 76 41 23 70 10 38 35

409.44.25 C4 – 40 × 25 40 25 20 90 47,5 25,5 85 12,5 48 42,5

509.44.32 C4 – 50 × 32 50 32 25 105 55 30,5 100 16 60 50

Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
Version: Avec gicleur ajustable et semelle

6.40 6.42
