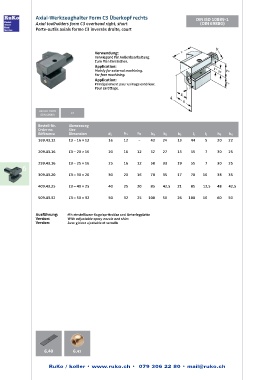

Axial-Werkzeughalter Form C3 Überkopf rechts DIN ISO 10889-1
Axial toolholders form C3 overhead right, short (DIN 69880)
Porte-outils axials forme C3 inversés droite, court

Verwendung:
Vorwiegend für Außenbearbeitung.
Zum Plan Einstechen.
Application:
Mainly for external machining.
For face machining.
Application:
Principalement pour usinage extérieur.
Pour carottage.

DIN ISO 10889 C3
(DIN 69880)

Bestell-Nr. Abmessung
Order no. Size
Référence Dimension d 1 h 1 h 2 b 1 b 2 b 3 l 1 l 2 h 5 h 6
169.43.12 C3 – 16 × 12 16 12 – 43 24 13 44 5 20 22

209.43.16 C3 – 20 × 16 20 16 12 52 27 13 55 7 30 25

259.43.16 C3 – 25 × 16 25 16 12 58 33 19 55 7 30 25
6
309.43.20 C3 – 30 × 20 30 20 16 70 35 17 70 10 38 35

409.43.25 C3 – 40 × 25 40 25 20 85 42,5 21 85 12,5 48 42,5

509.43.32 C3 – 50 × 32 50 32 25 100 50 26 100 16 60 50

Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
Version: Avec gicleur ajustable et semelle

6.40 6.42
