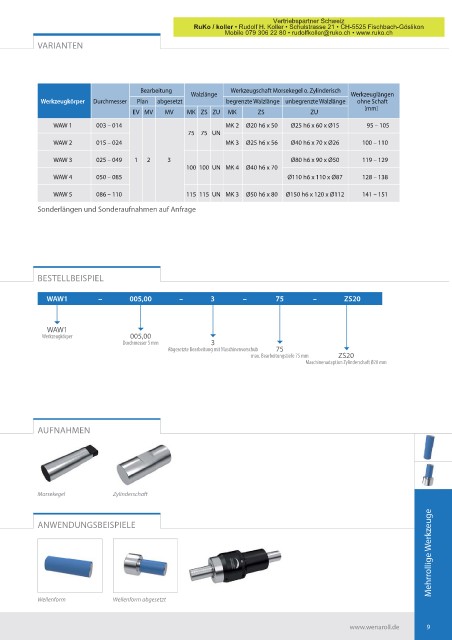

Page 9 - Rollieren mit Wenaroll
P. 9
!
"# $
% &'( )&* +& $ , $ $
BEARBEITUNGSPARAMETER
VARIANTEN
Bearbeitung Werkzeugschaft Morsekegel o. Zylinderisch
Walzlänge Werkzeuglängen
Werkzeugkörper Durchmesser Plan abgesetzt begrenzte Walzlänge unbegrenzte Walzlänge ohne Schaft
[mm]
EV MV MV MK ZS ZU MK ZS ZU
WAW 1 003 – 014 MK 2 Ø20 h6 x 50 Ø25 h6 x 60 x Ø15 95 – 105
75 75 UN
WAW 2 015 – 024 MK 3 Ø25 h6 x 56 Ø40 h6 x 70 x Ø26 100 – 110
WAW 3 025 – 049 1 2 3 Ø80 h6 x 90 x Ø50 119 – 129
100 100 UN MK 4 Ø40 h6 x 70
WAW 4 050 – 085 Ø110 h6 x 110 x Ø87 128 – 138
WAW 5 086 – 110 115 115 UN MK 3 Ø50 h6 x 80 Ø150 h6 x 120 x Ø112 141 – 151
Sonderlängen und Sonderaufnahmen auf Anfrage
BESTELLBEISPIEL
WAW1 – 005,00 – 3 – 75 – ZS20
WAW1
Werkzeugkörper 005,00
Durchmesser 5 mm 3
Abgesetzte Bearbeitung mit Maschinenvorschub 75
max. Bearbeitungstiefe 75 mm ZS20
Maschinenadaption Zylinderschaft Ø20 mm
AUFNAHMEN
Morsekegel Zylinderschaft
Mehrrollige Werkzeuge
ANWENDUNGSBEISPIELE
Wellenform Wellenform abgesetzt
www.wenaroll.de 9
