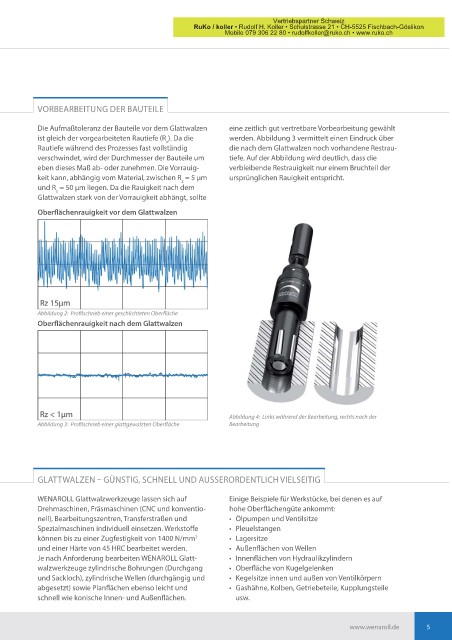

Page 5 - Rollieren mit Wenaroll

!
"# $
% &'( )&* +& $ , $ $

VORBEARBEITUNG DER BAUTEILE

Die Aufmaßtoleranz der Bauteile vor dem Glattwalzen eine zeitlich gut vertretbare Vorbearbeitung gewählt
ist gleich der vorgearbeiteten Rautiefe (R ). Da die werden. Abbildung 3 vermittelt einen Eindruck über
z
Rautiefe während des Prozesses fast vollständig die nach dem Glattwalzen noch vorhandene Restrau-
verschwindet, wird der Durchmesser der Bauteile um tiefe. Auf der Abbildung wird deutlich, dass die
eben dieses Maß ab- oder zunehmen. Die Vorrauig- verbleibende Restrauigkeit nur einem Bruchteil der
keit kann, abhängig vom Material, zwischen R = 5 μm ursprünglichen Rauigkeit entspricht.
z
und R = 50 μm liegen. Da die Rauigkeit nach dem
z
Glattwalzen stark von der Vorrauigkeit abhängt, sollte
Oberfl ächenrauigkeit vor dem Glattwalzen

Abbildung 2: Profi lschrieb einer geschlichteten Oberfl äche
Oberfl ächenrauigkeit nach dem Glattwalzen

Abbildung 4: Links während der Bearbeitung, rechts nach der
Abbildung 3: Profi lschrieb einer glattgewalzten Oberfl äche Bearbeitung

GLATTWALZEN – GÜNSTIG, SCHNELL UND AUSSERORDENTLICH VIELSEITIG

WENAROLL Glattwalzwerkzeuge lassen sich auf Einige Beispiele für Werkstücke, bei denen es auf
Dreh ma schinen, Fräsmaschinen (CNC und konventio- hohe Oberfl ächengüte ankommt:
nell), Bearbeitungszentren, Transferstraßen und • Ölpumpen und Ventilsitze
Spe zialmaschinen individuell einsetzen. Werkstoff e • Pleuelstangen
2
können bis zu einer Zugfestigkeit von 1400 N/mm • Lagersitze
und einer Härte von 45 HRC bearbeitet werden. • Außenfl ächen von Wellen
Je nach Anforderung bearbeiten WENAROLL Glatt- • Innenfl ächen von Hydraulikzylindern
walzwerkzeuge zylindrische Bohrungen (Durchgang • Oberfl äche von Kugelgelenken
und Sackloch), zylindrische Wellen (durchgängig und • Kegelsitze innen und außen von Ventilkörpern
abgesetzt) sowie Planfl ächen ebenso leicht und • Gashähne, Kolben, Getriebeteile, Kupplungsteile
schnell wie konische Innen- und Außenfl ächen. usw.
