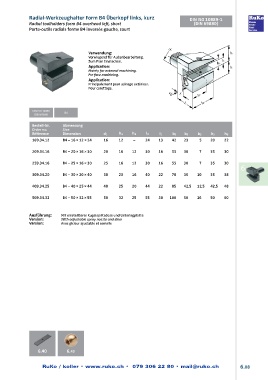

Radial-Werkzeughalter Form B4 Überkopf links, kurz DIN ISO 10889-1
Radial toolholders form B4 overhead left, short (DIN 69880)
Porte-outils radials forme B4 inversés gauche, court

Verwendung:
Vorwiegend für Außenbearbeitung.
Zum Plan Einstechen.
Application:
Mainly for external machining.
For face machining.
Application:
Principalement pour usinage extérieur.
Pour carottage.

DIN ISO 10889 B4
(DIN 69880)

Bestell-Nr. Abmessung
Order no. Size
Référence Dimension d 1 h 1 h 2 l 2 l 1 b 1 b 2 b 3 h 5 h 6
169.34.12 B4 – 16 × 12 × 24 16 12 – 24 13 42 23 5 20 22

209.34.16 B4 – 20 × 16 × 30 20 16 12 30 16 55 30 7 35 30

259.34.16 B4 – 25 × 16 × 30 25 16 12 30 16 55 30 7 35 30
6

309.34.20 B4 – 30 × 20 × 40 30 20 16 40 22 70 35 10 35 38

409.34.25 B4 – 40 × 25 × 44 40 25 20 44 22 85 42,5 12,5 42,5 48

509.34.32 B4 – 50 × 32 × 55 50 32 25 55 30 100 50 16 50 60

Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
Version: Avec gicleur ajustable et semelle

6.40 6.42
