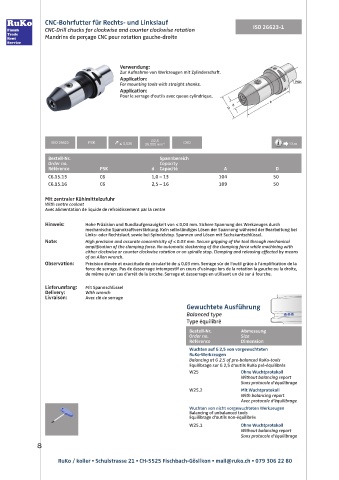

Page 8 - Polygon

CNC-Bohrfutter für Rechts- und Linkslauf
CNC-Drill chucks for clockwise and counter clockwise rotation ISO 26623-1
Mandrins de perçage CNC pour rotation gauche-droite

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application:
For mounting tools with straight shanks.
Application:
Pour le serrage d‘outils avec queue cylindrique.

G2,5
ISO 26623 PSK  ≤ 0,030 25.000 min -1 CAD  13.04

Bestell-Nr. Spannbereich
Order no. Capacity
Référence PSK d Capacité A D
5 C6.15.13 C6 1,0 – 13 104 50
C6
50
C6.15.16
109
2,5 – 16
Mit zentraler Kühlmittelzufuhr
With centre coolant
Avec alimentation de liquide de refroidissement par la centre
Hinweis: Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei
Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel.
Note: High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical
amplification of the clamping force. No automatic slackening of the clamping force while machining with
either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing effected by means
of an Allen wrench.
Observation: Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’amplification de la
force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite,
de même qu’en cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à fourche.
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage
Gewuchtete Ausführung
Balanced type
Type équilibré
Bestell-Nr. Abmessung
Order no. Size
Référence Dimension
Wuchten auf G 2,5 von vorgewuchteten
RuKo-Werkzeugen
Balancing at G 2.5 of pre-balanced RuKo-tools
Equilibrage sur G 2,5 d‘outils RuKo pré-équilibrés
W25 Ohne Wuchtprotokoll
Without balancing report
Sans protocole d‘équilibrage
W25.2 Mit Wuchtprotokoll
With balancing report
Avec protocole d‘équilibrage
Wuchten von nicht vorgewuchteten Werkzeugen
Balancing of unbalanced tools
Equilibrage d‘outils non-équilibrés
W25.1 Ohne Wuchtprotokoll
Without balancing report
Sans protocole d‘équilibrage
8
