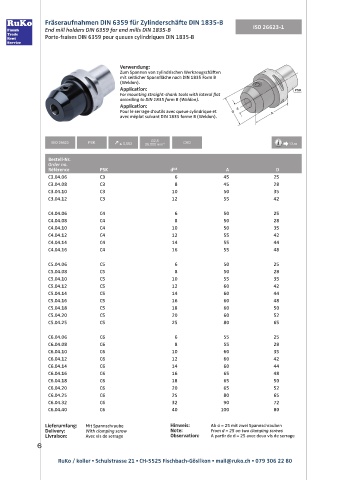

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B
End mill holders DIN 6359 for end mills DIN 1835-B ISO 26623-1
Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B

Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften
mit seitlicher Spannfläche nach DIN 1835 Form B
(Weldon).
Application:
For mounting straight-shank tools with lateral flat
according to DIN 1835 form B (Weldon).
Application:
Pour le serrage d’outils avec queue cylindrique et
avec méplat suivant DIN 1835 forme B (Weldon).

G2,5
ISO 26623 PSK  ≤ 0,003 25.000 min -1 CAD  13.04

Bestell-Nr.
Order no.
Référence PSK d H4 A D
5 C3.04.06 C3 6 45 25
C3
45
28
C3.04.08
8
C3.04.10 C3 10 50 35
C3.04.12 C3 12 55 42
C4.04.06 C4 6 50 25
C4.04.08 C4 8 50 28
C4.04.10 C4 10 50 35
C4.04.12 C4 12 55 42
C4.04.14 C4 14 55 44
C4.04.16 C4 16 55 48

C5.04.06 C5 6 50 25
C5.04.08 C5 8 50 28
C5.04.10 C5 10 55 35
C5.04.12 C5 12 60 42
C5.04.14 C5 14 60 44
C5.04.16 C5 16 60 48
C5.04.18 C5 18 60 50
C5.04.20 C5 20 60 52
C5.04.25 C5 25 80 65

C6.04.06 C6 6 55 25
C6.04.08 C6 8 55 28
C6.04.10 C6 10 60 35
C6.04.12 C6 12 60 42
C6.04.14 C6 14 60 44
C6.04.16 C6 16 65 48
C6.04.18 C6 18 65 50
C6.04.20 C6 20 65 52
C6.04.25 C6 25 80 65
C6.04.32 C6 32 90 72
C6.04.40 C6 40 100 80

Lieferumfang: Mit Spannschraube Hinweis: Ab d = 25 mit zwei Spannschrauben
Delivery: With clamping screw Note: From d = 25 on two clamping screws
Livraison: Avec vis de serrage Observation: A partir de d = 25 avec deux vis de serrage
6
