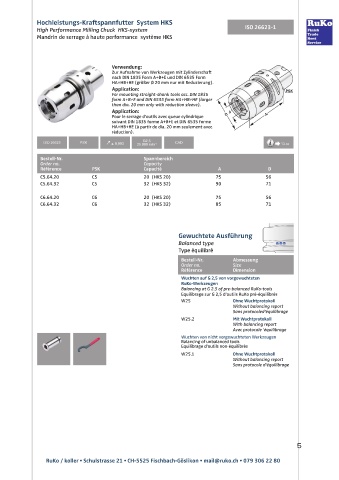

Hochleistungs-Kraftspannfutter System HKS
High Performance Milling Chuck HKS-system ISO 26623-1
Mandrin de serrage à haute performance système HKS

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft
nach DIN 1835 Form A+B+E und DIN 6535 Form
HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Application:
For mounting straight-shank tools acc. DIN 1835
form A+B+E and DIN 6535 form HA+HB+HE (larger
than dia. 20 mm only with reduction sleeve).
Application:
Pour le serrage d’outils avec queue cylindrique
suivant DIN 1835 forme A+B+E et DIN 6535 forme
HA+HB+HE (à partir de dia. 20 mm seulement avec
réduction).
G2,5
ISO 26623 PSK  ≤ 0,003 25.000 min -1 CAD  13.04

Bestell-Nr. Spannbereich
Order no. Capacity
Référence PSK Capacité A D
C5.64.20 C5 20 (HKS 20) 75 56
C5.64.32 C5 32 (HKS 32) 90 71

C6.64.20 C6 20 (HKS 20) 75 56
C6.64.32 C6 32 (HKS 32) 85 71

Gewuchtete Ausführung
Balanced type
Type équilibré
Bestell-Nr. Abmessung
Order no. Size
Référence Dimension
Wuchten auf G 2,5 von vorgewuchteten
RuKo-Werkzeugen
Balancing at G 2.5 of pre-balanced RuKo-tools
Equilibrage sur G 2,5 d‘outils RuKo pré-équilibrés
W25 Ohne Wuchtprotokoll
Without balancing report
Sans protocoled‘équilibrage
W25.2 Mit Wuchtprotokoll
With balancing report
Avec protocole ‘équilibrage
Wuchten von nicht vorgewuchteten Werkzeugen
Balancing of unbalanced tools
Equilibrage d‘outils non-équilibrés
W25.1 Ohne Wuchtprotokoll
Without balancing report
Sans protocole d‘équilibrage

5
