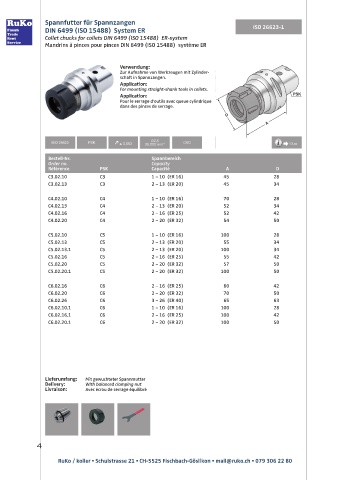

Spannfutter für Spannzangen
DIN 6499 (ISO 15488) System ER ISO 26623-1
Collet chucks for collets DIN 6499 (ISO 15488) ER-system
Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinder-
schaft in Spannzangen.
Application:
For mounting straight-shank tools in collets.
Application:
Pour le serrage d’outils avec queue cylindrique
dans des pinces de serrage.

G2,5
ISO 26623 PSK  ≤ 0,003 25.000 min -1 CAD  13.04

Bestell-Nr. Spannbereich
Order no. Capacity
Référence PSK Capacité A D
5 C3.02.10 C3 1 – 10 (ER 16) 45 28
2 – 13 (ER 20)
C3.02.13
45
C3
34
C4.02.10 C4 1 – 10 (ER 16) 70 28
C4.02.13 C4 2 – 13 (ER 20) 52 34
C4.02.16 C4 2 – 16 (ER 25) 52 42
C4.02.20 C4 2 – 20 (ER 32) 54 50

C5.02.10 C5 1 – 10 (ER 16) 100 28
C5.02.13 C5 2 – 13 (ER 20) 55 34
C5.02.13.1 C5 2 – 13 (ER 20) 100 34
C5.02.16 C5 2 – 16 (ER 25) 55 42
C5.02.20 C5 2 – 20 (ER 32) 57 50
C5.02.20.1 C5 2 – 20 (ER 32) 100 50

C6.02.16 C6 2 – 16 (ER 25) 60 42
C6.02.20 C6 2 – 20 (ER 32) 70 50
C6.02.26 C6 3 – 26 (ER 40) 65 63
C6.02.10.1 C6 1 – 10 (ER 16) 100 28
C6.02.16.1 C6 2 – 16 (ER 25) 100 42
C6.02.20.1 C6 2 – 20 (ER 32) 100 50

Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut
Livraison: Avec écrou de serrage équilibré

4
